導讀
電力變壓器是電力網的核心設備之一,因而其穩定、可靠運行將對電力系統安全起到非常重要的作用。然而,由于設計制造技術、工藝以及運行維護水平的限制,變壓器的故障還是時有發生,尤其是近年來逐步引起人們重視的變壓器近區或出口短路(以下簡稱出口短路)故障,大大影響了電力系統的安全穩定運行。
統計資料表明,在變壓器的損壞的原因中,80%以上是由于變壓器發生了出口短路的大電流沖擊造成的。因此,加強變壓器的運行維護,采取切實有效措施防止變壓器出口短路,對確保變壓器的安全穩定運行有重要的意義。

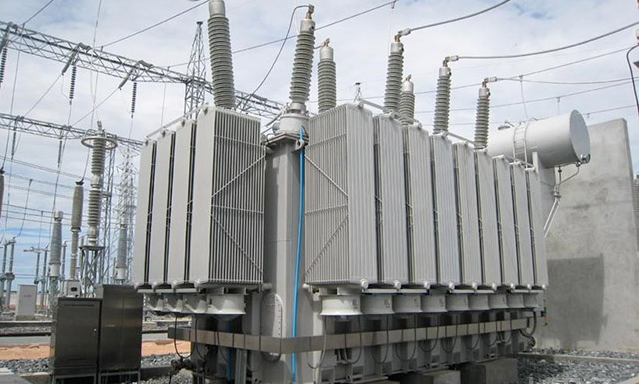

一 電力變壓器安裝
(一)設備及材料準備
變壓器應裝有銘牌。銘牌上應注明制造廠名,額定容量、一二次額定容量、一二次額定電壓、電流、阻抗、電壓及接線組別等技術數據。變壓器的容量,規格及型號必須符合設計要求。附件備件齊全,并有出廠合格證及技術文件。型鋼:各種規格型鋼應符合設計要求,并無明顯銹蝕。螺栓:除地腳螺栓及防震裝置螺栓外,均應采用鍍鋅螺栓,并配相應的平墊圈和彈簧墊。其它材料:電焊條,防銹漆,調和漆等均應符合設計要求,并有產品合格證。
搬運吊裝機具:汽車吊、汽車、卷揚機、吊鏈、三步搭、道木、鋼絲繩、帶子繩、滾杠;安裝機具:臺鉆、砂輪、電焊機、氣焊工具、電錘、臺虎鉗、活扳子、鎯頭、套絲板;測試器具:鋼卷尺、鋼板尺、水平尺、線墜、搖表、萬用表、電橋及測試儀器。
(三)作業條件
施工圖及技術資料齊全無誤;土建工程基本施工完畢。
(四)操作工藝
設備點檢查:設備點件檢查應由安裝單位、供貨單位、會同建設單位代表共同進行,并做好記錄。按照設備清單,施工圖紙及設備技術文件核對變壓器本體及附件備件的規格型號是否符合設計圖紙要求。是否齊全,有無丟失及損壞。變壓器本體外觀檢查無損傷及變形,油漆完好無損傷。絕緣瓷件及環氧樹脂鑄件有無損傷、缺陷及裂紋。變變壓器二次搬運應由起重工作業,電工配合。******采用汽車吊吊裝,也可采用吊鏈吊裝。用變壓器搬運時,應注意保護瓷瓶,******用布箱或紙箱將高低壓瓷瓶罩住,使其不受損傷。變壓器搬運過程中,不應有沖擊或嚴重震動情況,利用機械牽引時,牽引的著力點應在變壓器重心以下,以防傾斜,運輸傾斜角不得超過15°,防止內部結構變形。大型變壓器在搬運或裝卸前,應核對高低壓側方向,以免安裝時調換方向發生困難。
變壓器穩裝:變壓器就位可用汽車吊直接甩進變壓器室內,或用道木搭設臨時軌道,用三步搭、吊鏈吊至臨時軌道上,然后用吊鏈拉入室內合適位置。變壓器就位時,應注意其方位和距墻尺寸與圖紙相符,允許誤差為±25mm,圖紙無標注時,縱向按軌道就位,橫向距墻不得小于800mm,距門不得小于1000mm。
附件安裝;變壓器交接試驗的內容:測量線圈連同套管一起的直流電阻;檢查所有分接頭的變壓器的變壓比;檢查三相變壓器的接線組別和單項變壓器引出線的極性;測量線圈同套管一起的絕緣電阻;線圈連同套管一起做交流耐壓試驗。變壓器送電前檢查:變壓器送電試運行前做******檢查,確認符合試運行條件時方可投入運行。變壓器試運行前,必須由質量監督部門檢查合格。
變壓器試運行前的檢查內容:各種交接試驗單據齊全,數據符合要求;變壓器應清理、擦拭干凈,頂蓋上無遺留雜物,本體及附件無缺損;變壓器一、二次引線相位正確,絕緣良好;接地線良好;通風設施安裝完畢,工作正常;標志牌掛好,門裝鎖。
二 變壓器調試運行
(一)變壓器送電調試運行前的檢查
檢查各種交接試驗單據是否齊全,變壓器一、二次引線相位、相色正確,接地線等壓接觸良好。變壓器應清理擦拭干凈,頂蓋上無遺留雜物,本體及附體無缺損,且不摻油。通風設施安裝完畢,工作正常,事故排油設施完好,消防設施齊全。油浸變壓器的油系統油門應拉開,油門指示正確,油位正常。油浸變壓器的電壓切換位置處于正常電壓檔位。保護裝置整定值符合規定要求,操作及聯動試驗正常。
(二)變壓器送電調試運行
1.變壓器空載投入沖擊試驗。變壓器******次投入時,可全壓沖擊合閘,沖擊合閘時一般可由高壓側投入。變壓器******次受電后,持續時間應不少于10min,無異常情況。
2.變壓器空載運行檢查方法主要是聽聲音。正常時發出嗡嗡聲,而異常時有以下幾種情況發生:聲音比較大而均勻時,可能是外加電壓比較高;聲音比較大而嘈雜時,可能是芯部有松動;有吱吱的放電聲音,可能是芯部和套管表面有閃絡;有爆裂聲響,可能是芯部擊穿現象。
3.變壓器調試運行。經過空載沖擊試驗后,可在空載運行24~28h,如確認無異常便可帶半負荷進行運行。經過變壓器半負荷通電調試運行符合安全運行規定后,再進行滿負荷調試運行。變壓器滿負荷調試運行48h,再次檢查變壓器溫升、油位、滲油、冷卻器運行。經過滿負荷試驗合格后,即可辦理移交手續,方可投入運行。
三 變壓器驗收
驗收方案:變壓器開始帶電起,24h后無異常情況,應辦理驗收手續;驗收時應移交下列資料和文件:變更設計證明;產品說明書、試驗報告單、合格證及安裝圖紙等技術文件;安裝檢查及調整記錄。
電力變壓器及其附件的試驗調整和器身檢查結果,必須符合施工規范規定。高低壓瓷件表面嚴禁有裂紋損傷和瓷釉損壞等缺陷。變壓器安裝位置應準確,器身表面干凈清潔,油漆完整。變壓器與線路連接應符合下列規定:
1.連接緊密,連接螺栓的鎖緊裝置齊全,瓷套管不受外力。
2.零線沿器身向下接至接地裝置的線段,固定牢靠。
3.器身各附件間的連接的導線有保護管,保護管、接線盒固定牢靠,盒蓋齊全。
4.引向變壓器的母線及其支架、電線保護管和接零線等均應便于拆卸,不妨礙變壓檢修時移動。各連接用的螺栓螺紋漏出螺母2~3扣,保護管顏色一致,支架防腐完整。
5.變壓器及其附件外殼和其它非帶電金屬部件均應接地,并符合有關要求。
電力變壓器在電力系統中處于極其重要的地位,其運行、檢修和維護的好壞,直接關系到供電企業的經濟效益、社會形象和用戶的用電質量,關系到廣大用戶的電能質量,也關系到整個系統的安全程度。因此,倍受電力系統的高度關注。在現場實際運行維護過程中,由于受使用條件、運行環境、運行周期和維護人員責任心強弱、技能水平高低的限制,實際反映出的運行水平就有千差萬別。
